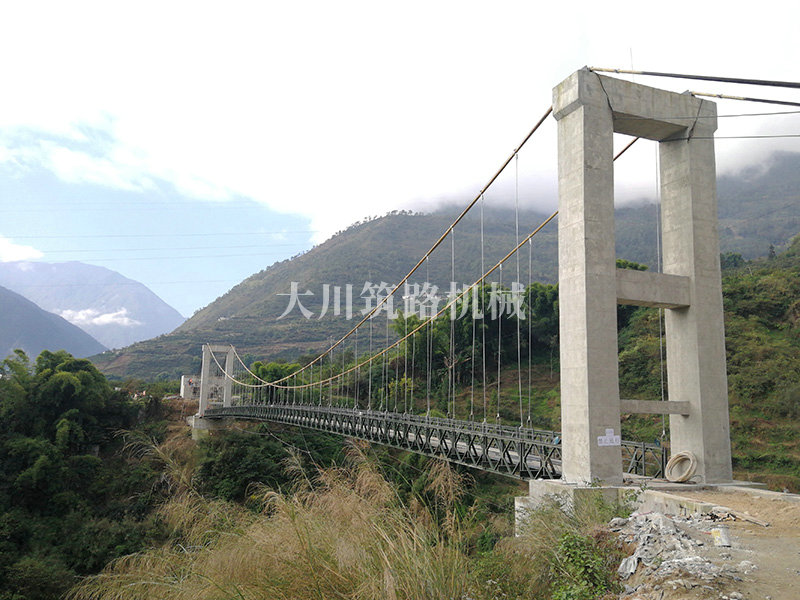

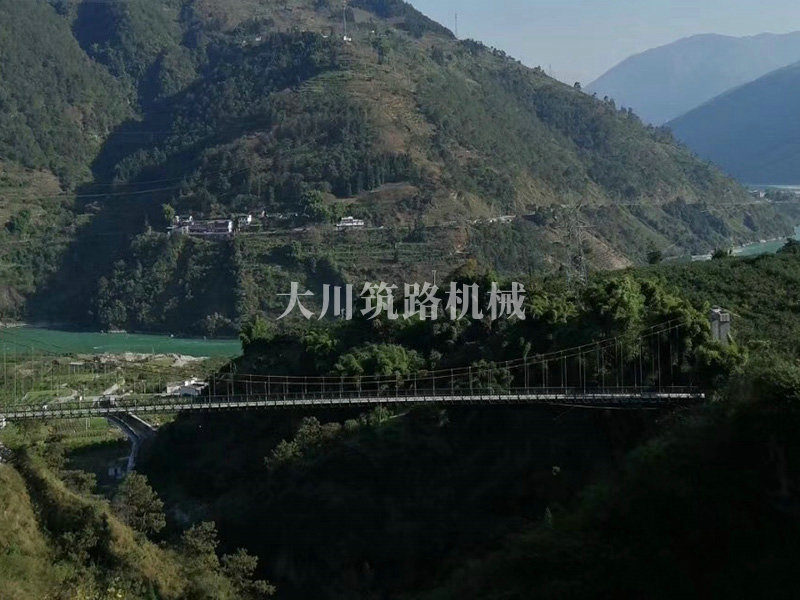

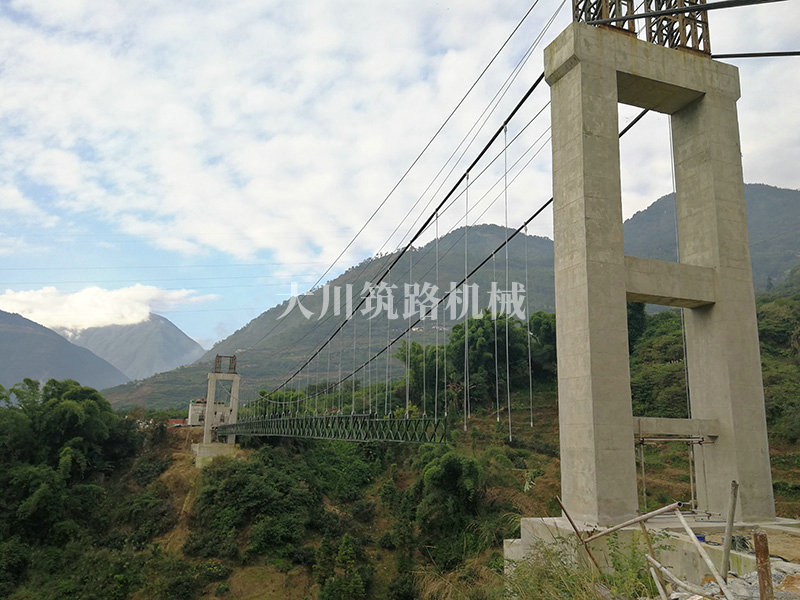

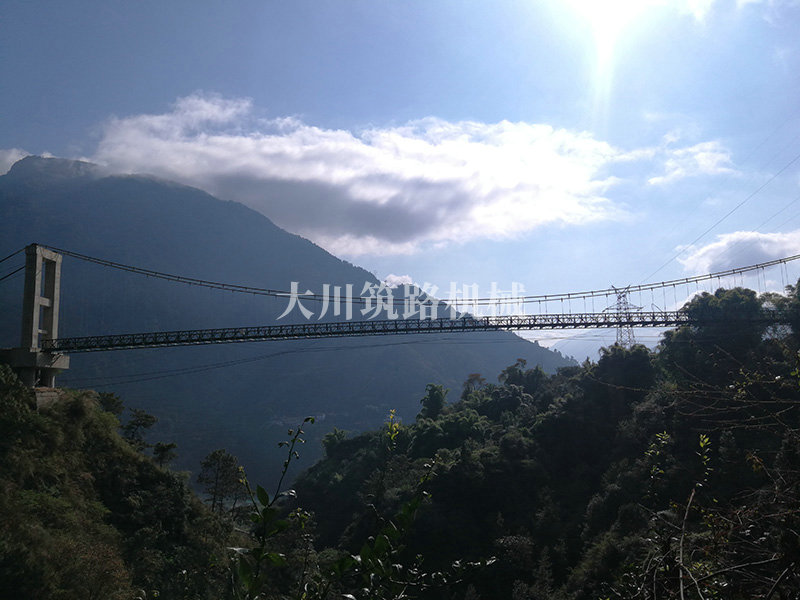

四川立新集團吊橋項目

　　工程名稱：大渡河大崗山水電站移民安置干海子人行吊橋
　　施工單位：四川省立新建設集團有限公司
　　使用地點：四川省石棉縣先鋒鄉
　　合作形式：參與鋼橋的設計，鋼結構部分銷售、安裝

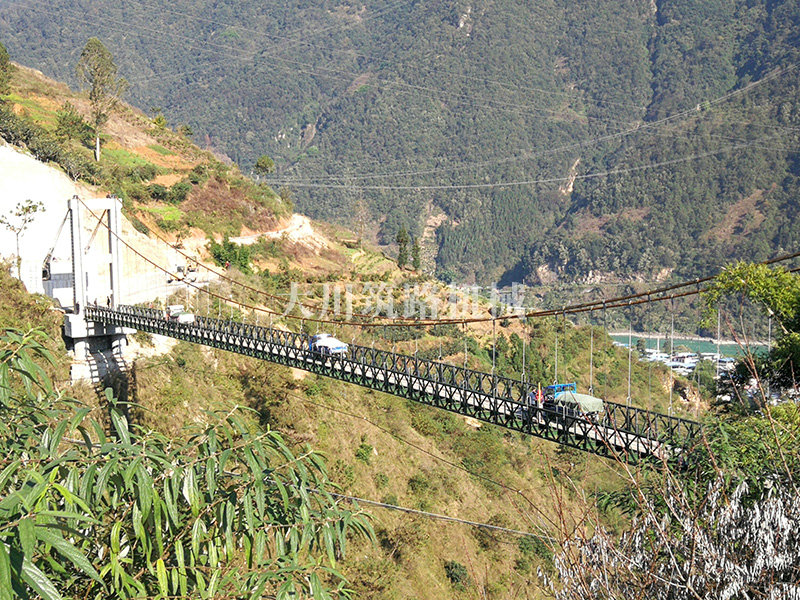

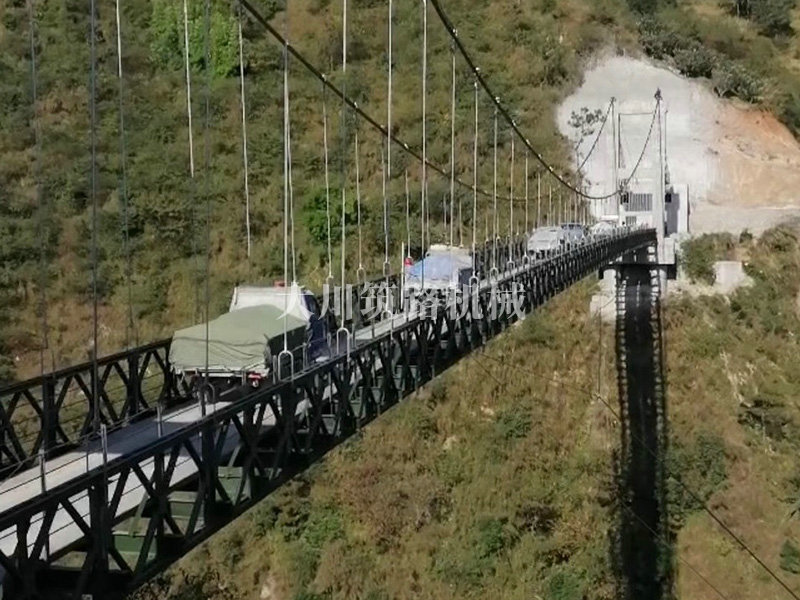

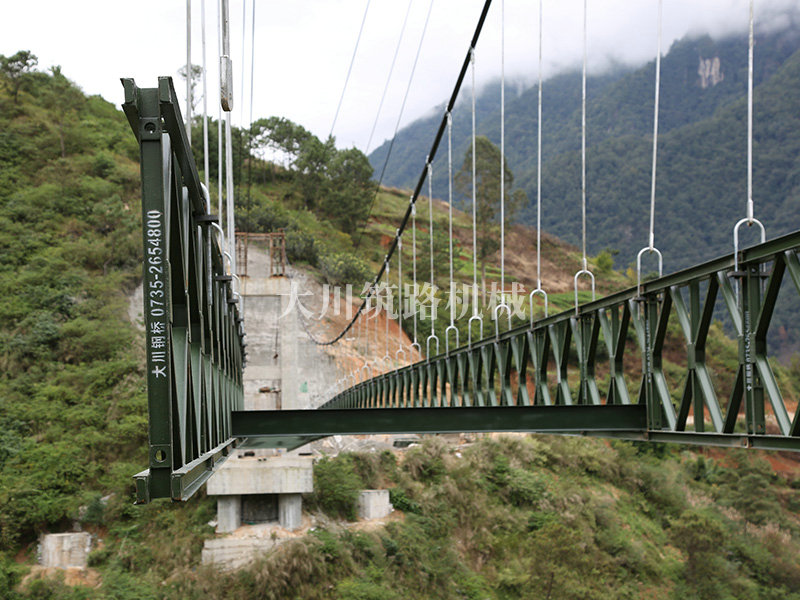

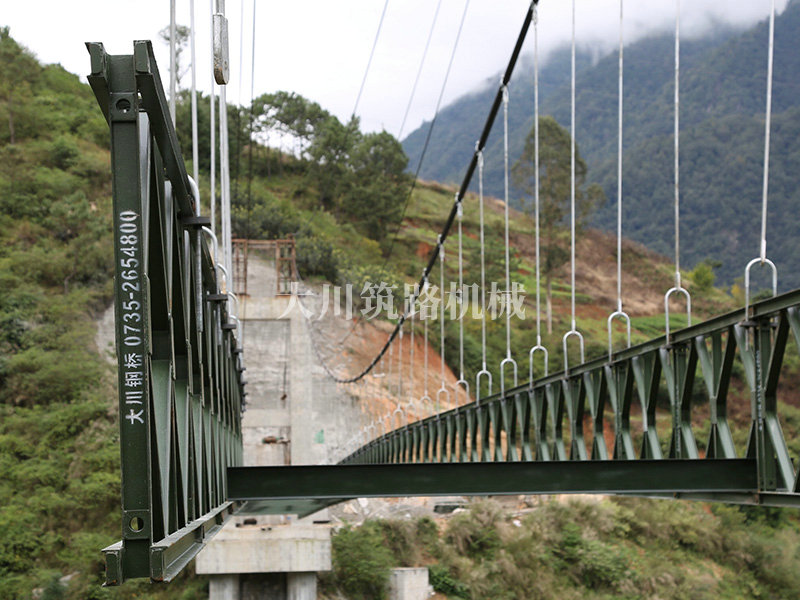

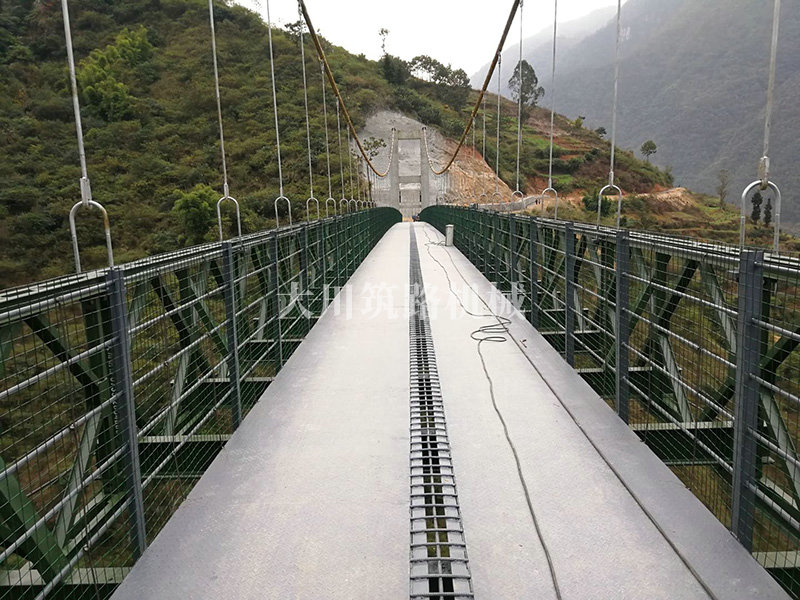

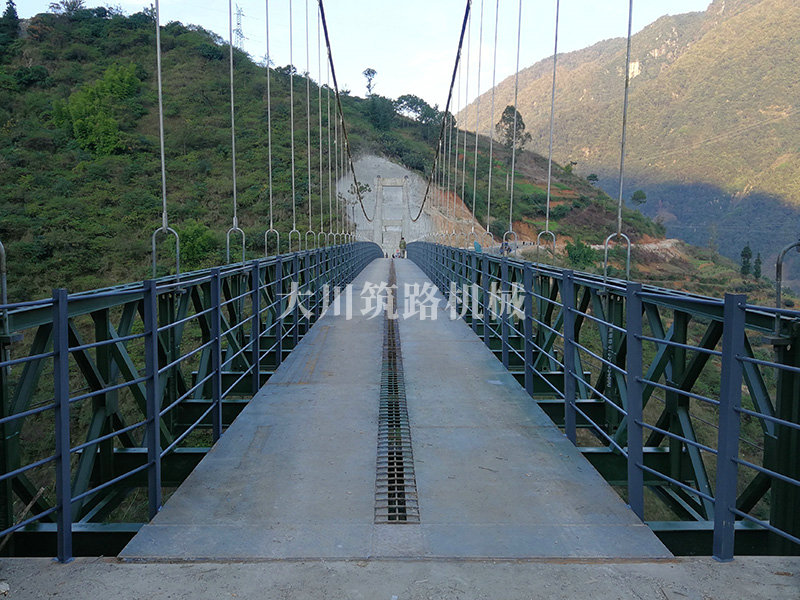

　　設計要點：干海子人行吊橋全長174m，主跨120m，人行道凈寬設計為2.0m，采用下設標準鋼橫梁，上鋪標準鋼縱梁，再在上面鋪一層扁豆型花紋鋼板的型式，橋面兩側對稱設置簡易欄桿。鋼板與縱梁之間采用焊接，欄桿立柱與橫梁之間焊接連接。橫梁型式為25a工字鋼，縱橋向沿321型桁架豎桿布置，每3m段標準桁架對應設置2根橫梁?？v梁型式為10#槽鋼。扁豆型花紋鋼板厚度設計為8mm。構件主要材料為Q345C。

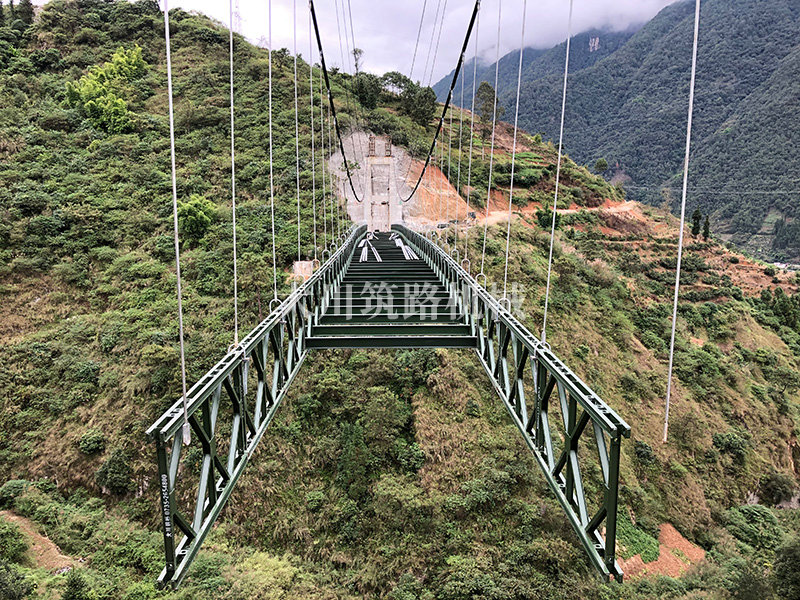

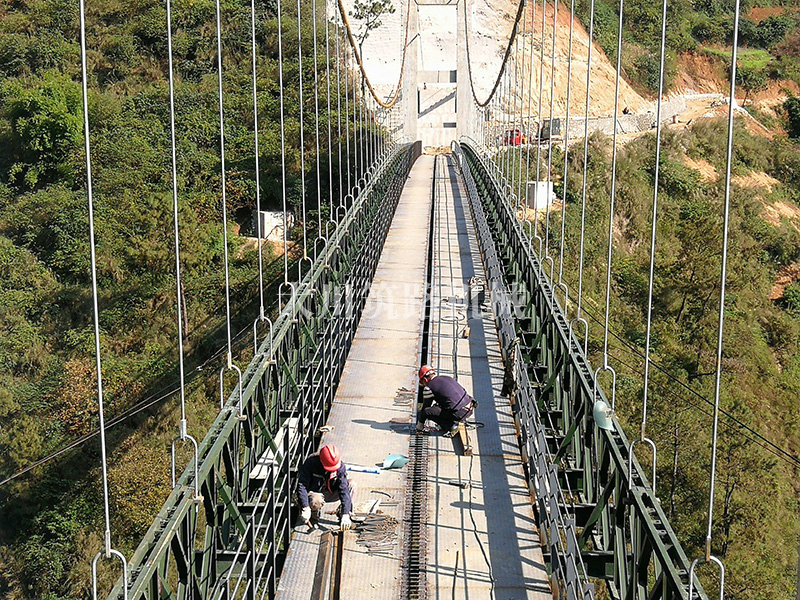

　　基本情況：本橋自2019年10月3日開始安裝索鞍到10月28日完成橋面板安裝完成，用時僅25天，這得益于公司工程技術人員對設計方案的優化和構件的標準化預制生產，既保證了施工質量又大大地縮短了施工周期，對總包單位實現社會和經濟效益優勢明顯。
